Specyfikacja techniczna:
Zawór zwrotny kołnierzowy typ 402 DN80 o kodzie produktu 149B2284 to zaawansowane rozwiązanie techniczne przeznaczone do instalacji przemysłowych i wodnych. Urządzenie zostało zaprojektowane z myślą o niezawodności i długotrwałej eksploatacji w różnorodnych warunkach pracy.

Podstawowa charakterystyka techniczna zaworu obejmuje średnicę nominalną DN80, co odpowiada 3 calom. Jest to popularny rozmiar stosowany w średnich instalacjach przemysłowych oraz systemach wodociągowych. Zawór pracuje w klasie ciśnieniowej PN10/16, co oznacza, że może być stosowany w instalacjach o maksymalnym ciśnieniu roboczym do 16 bar dla średnic nominalnych mniejszych lub równych DN150.

Zakres temperatur roboczych zaworu wynosi od -10°C do +100°C, co czyni go odpowiednim do zastosowań w większości standardowych instalacji wodnych, grzewczych oraz chłodniczych. Przyłącza zaworu wykonane są w standardzie kołnierzowym, zgodnym z normą PN-EN1092-2, co zapewnia kompatybilność z większością systemów rurociągowych stosowanych w przemyśle i infrastrukturze.

Zawór zwrotny kołnierzowy typ 402 DN80 jest produktem wysokiej jakości, spełniającym rygorystyczne normy europejskie dotyczące urządzeń ciśnieniowych. Jego konstrukcja została zoptymalizowana pod kątem minimalizacji strat ciśnienia, co przekłada się na efektywność energetyczną całego systemu, w którym jest zainstalowany.

Kod produktu 149B2284 jest unikalnym identyfikatorem tego konkretnego modelu zaworu, umożliwiającym jego jednoznaczną identyfikację w katalogach producenta oraz systemach zamówień. Jest to istotna informacja przy składaniu zamówień oraz wyszukiwaniu dokumentacji technicznej związanej z tym konkretnym produktem.

Materiały i konstrukcja:

Zawór zwrotny kołnierzowy typ 402 DN80 charakteryzuje się przemyślaną i solidną konstrukcją, która gwarantuje długotrwałą i bezawaryjną pracę w różnorodnych warunkach instalacyjnych. Podstawowym elementem konstrukcyjnym jest korpus wykonany z wysokiej jakości żeliwa, który zapewnia wytrzymałość mechaniczną oraz odporność na obciążenia występujące w instalacjach przemysłowych.

Na powierzchni korpusu zastosowano specjalną powłokę epoksydową, która pełni podwójną funkcję. Z jednej strony chroni korpus przed korozją, wydłużając żywotność zaworu, z drugiej zaś strony poprawia właściwości przepływowe medium przez zawór. Powłoka epoksydowa jest odporna na działanie większości mediów stosowanych w instalacjach przemysłowych, co dodatkowo zwiększa uniwersalność zastosowania zaworu.

Sercem zaworu jest zespół zamykania o konstrukcji grzybkowej, wspomagany przez sprężynę. Takie rozwiązanie zapewnia szybką reakcję zaworu na zmiany kierunku przepływu, minimalizując ryzyko przepływu wstecznego. Grzybek zaworu, wykonany z materiału odpornego na ścieranie, porusza się wzdłuż prowadnicy, co gwarantuje jego prawidłowe ustawienie względem gniazda podczas zamykania.

Szczelność zaworu zapewniona jest przez płaską uszczelkę umieszczoną między grzybkiem a gniazdem zaworu. Uszczelka wykonana jest z materiału elastomerowego, odpornego na starzenie i działanie transportowanego medium. Dzięki odpowiedniemu doborowi materiału uszczelki, zawór zachowuje swoją funkcjonalność nawet po długim okresie eksploatacji.

Konstrukcja zaworu została zoptymalizowana pod kątem minimalizacji oporów przepływu, co przekłada się na mniejsze straty ciśnienia w instalacji. Gładkie, opływowe kształty wewnętrznych elementów zaworu oraz precyzyjnie wykonane powierzchnie przyłączeniowe gwarantują efektywną pracę całego układu hydraulicznego. Wszystkie elementy konstrukcyjne zaworu są wykonane z materiałów najwyższej jakości, co przekłada się na długą żywotność produktu oraz minimalne wymagania konserwacyjne.

Zastosowanie i media robocze:

Zawór zwrotny kołnierzowy typ 402 DN80 został zaprojektowany z myślą o szerokim spektrum zastosowań przemysłowych i komunalnych, jednak jego głównym przeznaczeniem jest praca z czystymi cieczami. Oznacza to, że doskonale sprawdza się w instalacjach wodociągowych, systemach uzdatniania wody, instalacjach chłodniczych oraz grzewczych, gdzie medium roboczym jest woda lub inny płyn o podobnych właściwościach fizycznych.

Szczególnie rekomendowane jest umieszczenie zaworu na odcinku tłocznym za pompą. Takie umiejscowienie spełnia kluczową funkcję zabezpieczającą - zapobiega cofaniu się medium w przypadku zatrzymania pompy lub awarii zasilania, chroniąc tym samym pompę przed uszkodzeniem. Zawór efektywnie blokuje przepływ wsteczny, który mógłby doprowadzić do niepożądanego opróżnienia instalacji lub nawet do poważnych uszkodzeń elementów systemu.

Jedną z najważniejszych zalet zaworu zwrotnego typu 402 jest jego uniwersalne położenie montażu. Może być instalowany zarówno w pozycji pionowej, jak i poziomej, co daje projektantom i instalatorom znaczną swobodę w planowaniu układu rurociągów. Ta elastyczność jest szczególnie cenna w przypadku modernizacji istniejących instalacji lub w przestrzeniach o ograniczonej dostępności, gdzie każdy centymetr przestrzeni montażowej ma znaczenie.

Choć zawór jest dedykowany głównie do czystych cieczy, może również pracować z innymi mediami, takimi jak roztwory glikolu, oleje o niskiej lepkości czy nawet niektóre ciecze przemysłowe, pod warunkiem że nie zawierają one cząstek stałych mogących uszkodzić mechanizm zaworu lub zablokować jego działanie. Przed zastosowaniem zaworu do niestandardowych mediów warto skonsultować się z producentem lub dystrybutorem w celu potwierdzenia kompatybilności materiałowej.

Zawór został zaprojektowany do pracy w systemach o ciśnieniu roboczym do 16 bar i temperaturze od -10°C do +100°C, co pokrywa większość typowych zastosowań przemysłowych i komunalnych. Warto jednak pamiętać, że w przypadku pracy z mediami o temperaturze zbliżonej do górnej granicy zakresu roboczego, należy uwzględnić możliwe zmiany w charakterystyce przepływowej zaworu oraz zwrócić szczególną uwagę na dobór odpowiednich materiałów uszczelniających.

Wymiary fizyczne i masa:

Zawór zwrotny kołnierzowy typ 402 DN80 charakteryzuje się precyzyjnie określonymi wymiarami, które są kluczowe przy planowaniu instalacji oraz przygotowywaniu przestrzeni montażowej. Wysokość całkowita zaworu wynosi 20 centymetrów, co czyni go relatywnie kompaktowym rozwiązaniem w swojej klasie. Ta niewielka wysokość jest szczególnie cenna w instalacjach o ograniczonej przestrzeni, takich jak maszynownie, pompownie czy podstacje ciepłownicze, gdzie każdy zaoszczędzony centymetr przestrzeni może mieć istotne znaczenie.

Rozstaw otworów montażowych w kołnierzach zaworu jest zgodny z normą PN-EN1092-2, co zapewnia pełną kompatybilność z większością standardowych systemów rurociągowych. Kołnierze posiadają osiem otworów rozmieszczonych symetrycznie, przez które przechodzą śruby mocujące. Średnica zewnętrzna kołnierza wynosi około 200 mm, co jest standardowym wymiarem dla zaworów o średnicy nominalnej DN80.

Masa zaworu, wynosząca około 10,5 kilograma, jest istotnym parametrem z punktu widzenia logistyki oraz montażu. Jest to wartość typowa dla zaworów zwrotnych tej wielkości wykonanych z żeliwa. Waga ta jest na tyle niewielka, że montaż zaworu może być przeprowadzony przez jednego lub dwóch pracowników bez konieczności stosowania specjalistycznego sprzętu dźwigowego, co znacząco upraszcza proces instalacji, szczególnie w trudno dostępnych miejscach.

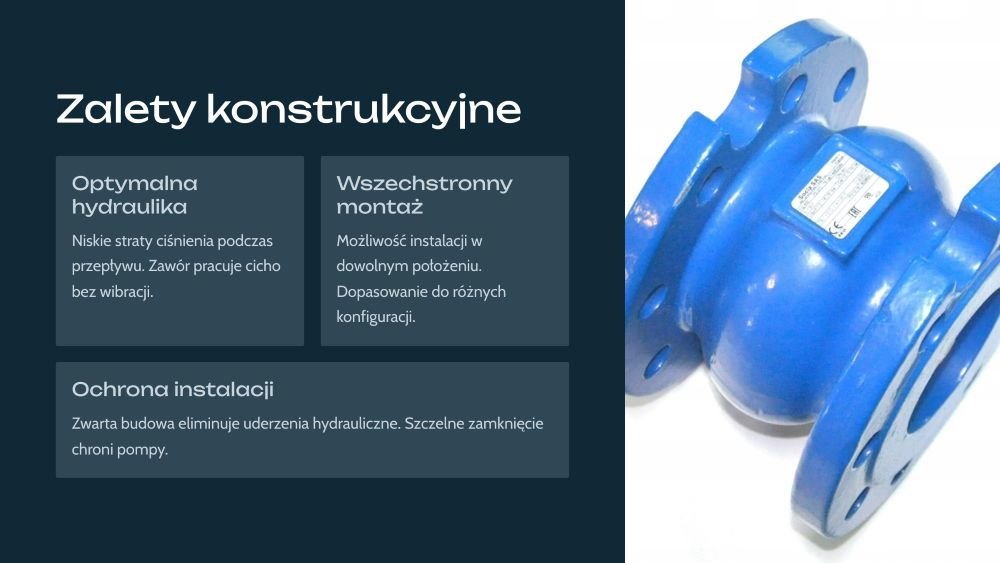

Charakterystyczną cechą wizualną zaworu jest jego kolor - intensywny niebieski, typowy dla produktów z linii przemysłowej Socla. Powłoka epoksydowa nadająca ten kolor nie tylko pełni funkcję estetyczną, ale przede wszystkim zabezpiecza korpus zaworu przed korozją, zwiększając jego trwałość i odporność na trudne warunki pracy.

Warto zauważyć, że mimo stosunkowo niewielkich wymiarów zewnętrznych, średnica przelotu zaworu odpowiada pełnej średnicy nominalnej DN80, co oznacza, że zawór nie wprowadza istotnego przewężenia w instalacji. Pozwala to na utrzymanie odpowiedniej przepustowości systemu i minimalizację strat ciśnienia związanych z lokalnym zwiększeniem prędkości przepływu, co jest często problemem w przypadku zaworów o zredukowanej średnicy przelotu.
